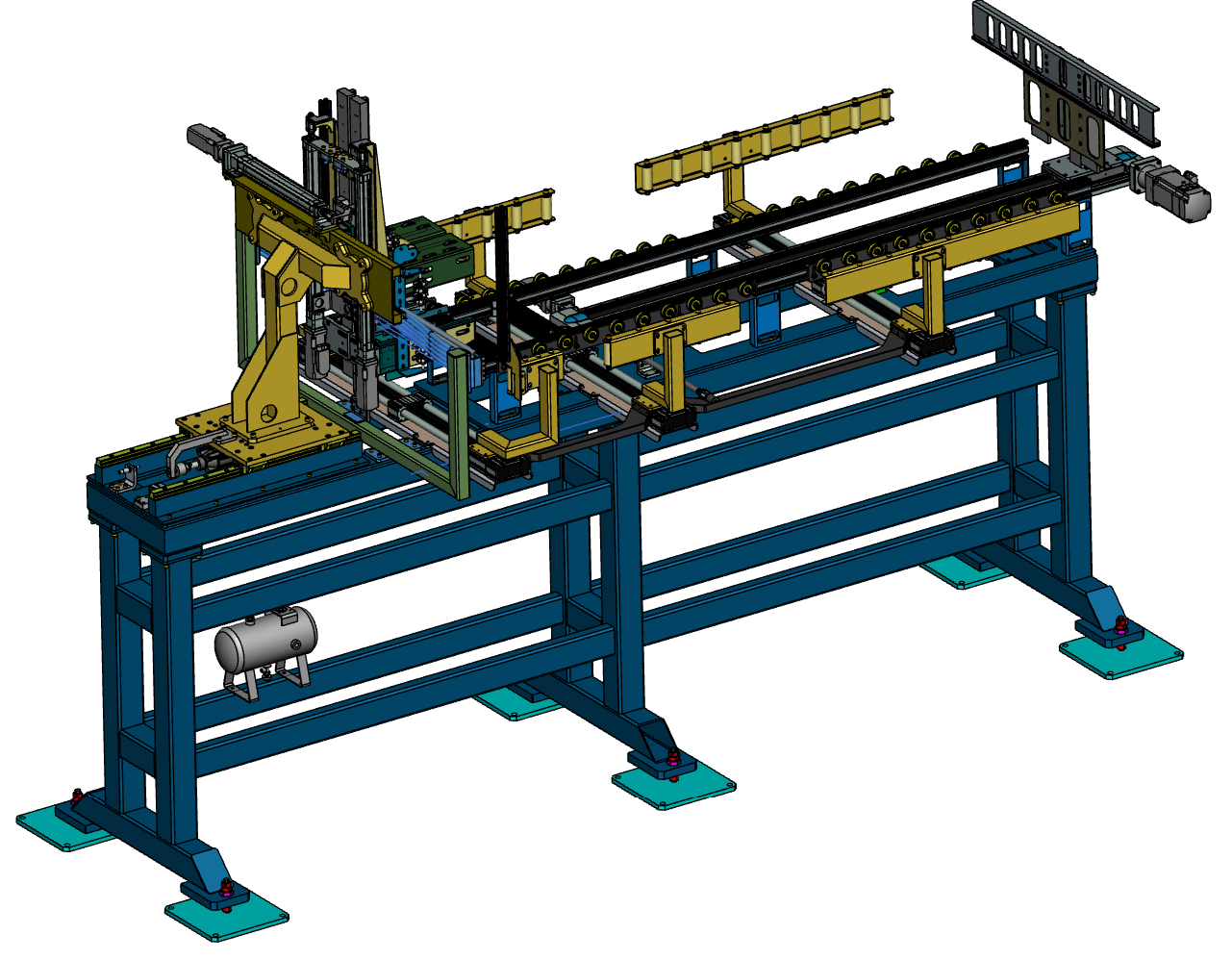

Karton Alt Etek Açma Makinesi

Prosimtech Mühendislik, Arçelik Eskişehir Buzdolabı İşletmesi için geliştirdiği Karton Alt Etek Açma Makinesi ile ambalaj süreçlerinde hız, hassasiyet ve tam otomasyon sağlamaktadır.

Sistem, buzdolabı ürünlerinde kullanılan karton alt eteklerin otomatik olarak açılması ve forma getirilmesi işlemini tam otomatik olarak gerçekleştirir.

Proje Tanımı

Karton Alt Etek Açma Makinesi, manuel yapılan alt etek hazırlama işlemini servo eksenli, otomatik sistemedönüştürmüştür.

• Makine, konveyör hattına entegre olarak karton alt etekleri alır, açar, şekillendirir ve hattın bir sonraki aşamasına hazırlar.

• X–Y–Z servo eksen yapısı, kartonların farklı boyut ve kalınlıklarına göre pozisyonu otomatik ayarlar.

• PLC kontrollü yapı, tüm hareketleri otomatik senaryolarla yönetir; operatör yalnızca ürün seçimi yaparak hattı güvenle çalıştırır.

Teknik Özellikler

• Eksen sistemi: X–Y–Z servo kontrollü yapı

• Kontrol altyapısı: Siemens S7-1200 PLC

• Haberleşme: Ethernet/IP protokolü

• HMI kontrol paneli: Otomatik / manuel / test mod geçişleri

• Pnömatik sistem: SMC valf adası ve regülasyon ekipmanları

• Rulman ve kızak: THK lineer sistem, SKF rulman grubu

• Gövde yapısı: Çelik konstrüksiyon + endüstriyel epoksi boya

• Enerji beslemesi: 380V AC, 50Hz

• Basınçlı hava: 6 bar işletme basıncı

• Güvenlik ekipmanları: Işık bariyerleri, emniyet sensörleri ve kilitli erişim kapakları

Tüm sistem CE, ISO 12100 ve EN 13849-1 güvenlik standartlarına uygundur.

Otomasyon ve Yazılım

• Servo motorlar, karton tipine göre pozisyon bilgisini otomatik olarak günceller.

• PLC sistemi, HMI üzerinden girilen parametrelere göre hareket profilleri oluşturur.

• Tüm eksen hareketleri Ethernet/IP protokolü ile senkronize çalışır.

Operatör paneli üzerinden:

• Farklı model seçimi

• Servo pozisyon sıfırlama

• Hata analizi ve arıza geçmişi

• Manuel test komutları

görüntülenebilir.

Sistem ayrıca üretim veri altyapısına entegre edilerek, Arçelik izlenebilirlik sistemine ürün başına çevrim sayısı ve hata verilerini otomatik gönderir.

Sağlanan Katkılar

• Manuel iş gücü ihtiyacının ortadan kaldırılması

• Üretim hızında %30 artış

• Model değişimlerinde sıfır ayar süresi

• Karton deformasyonunun önlenmesi

• Operatör güvenliği ve ergonomisi

• Servo pozisyonlama ile yüksek tekrarlanabilirlik

• Minimum bakım ihtiyacı

Prosimtech Mühendislik’in Katkısı

Prosimtech, bu projenin tüm mekanik ve otomasyon altyapısını kendi mühendis ekibiyle gerçekleştirmiştir.

Kapsam dahilinde:

• 3D mekanik tasarım

• Servo sistem konfigürasyonu

• PLC & HMI yazılım geliştirme

• Elektrik panosu tasarımı ve saha montajı

• Operatör eğitimleri ve devreye alma çalışmaları

tamamlanmıştır.
